管网式超细干粉灭火装置

产品介绍 Product introduction

干粉灭火设备是将高压动力气体充入干粉灭火剂贮存装置内，与干粉灭火剂贮存装置内的干粉灭火剂

按一定的比例充分混合，形成气固两相态介质。工作时经喷放器喷出，在极短时间内达到灭火的效果。

干粉灭火系统采用双充气稳压结构，导流锥全淹没喷嘴喷射强度大，灭火效率高。管网系统采用球形三通，

大半径弯头，专用阀门、全淹没喷嘴等结构，有利于气固两态介质输送，不会产生气固分离，压力损失小、喷

粉均匀等优点。

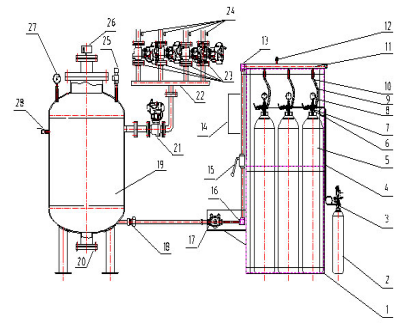

产品结构 Product structure

1、动力瓶组架    2、启动氮气瓶   3、电磁瓶头阀   4、紫铜管   5、动力氮气瓶   6、先导阀    7、瓶头阀

8、高压压力表   9、高压软管  10、单向阀   11、集气管   12、泄压阀   13、不锈钢弯头    14、防爆型自动控制箱

15、高压球阀   16、不锈钢弯头    17、减压器    18、钢管活接   19、干粉储罐   20、清扫口   21、出粉总阀（防爆型电动球阀）

22、干粉汇集管   23、分区阀（防爆型电动球阀）   24、压力讯号器（分区释放反馈）   25、安全阀   26、防爆型压力开关

27、不锈钢压力表   28、放空球阀

技术参数 Technical parameter
